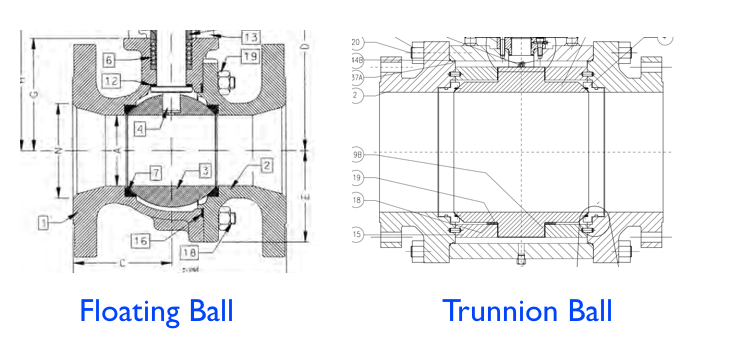

浮球設計
術語“浮動”球是指：即球通過兩個彈性閥座壓靠在其上，固定并懸掛在流動介質的適當位置中。軸連接到球頂部的插槽中，驅動球行在插槽內轉四分之一圈（90度）。 上游壓力可以使球產生一定量的橫向運動。實際上，這種較小的橫向運動會在滾珠上產生負載，將滾珠壓向下游閥座。因此，這種類型的球閥設計能夠雙向關閉。
隨著球的標稱孔徑的增加，球的重量也增加，并且承受管線壓力的面積也增加。在球上的增加負載（力）。有一種觀點認為，閥座可能不再支撐球，因此有必要考慮另一種設計：在這種設計中，耳軸安裝的球開始起作用。
耳軸球設計
如上所述，由于在球上的加載力很高，所以閥座不再能夠支撐球，因此需要替代的設計方案。
耳軸安裝球的設計有效地解決了這個問題，實際上，軸、球和耳軸作為單個組件支撐球，而不是支撐球，并且閥座在“漂浮球”的反轉中變?yōu)?ldquo;漂浮”設計。同樣，耳軸安裝球設計也能夠進行雙向密封。
耳軸球設計優于浮動球的一個優點是球的工作扭矩較低。當致動球閥時，它減小了致動器的尺寸并因此減小了閥致動組件的總成本。顯然，當壓力等級和閥門增加時，這種差異變得很重要。
浮球尺寸/壓力等級的可用性
一般來說，對于浮球設計，所需的尺寸越大，由于前面所述的原因，其可用的壓力等級越低。例如，可用的最大尺寸為10英寸@ ANSI＃150；可用的最大尺寸為1“ @ ANSI＃2500。耳軸適用于所有尺寸和所有壓力等級。
