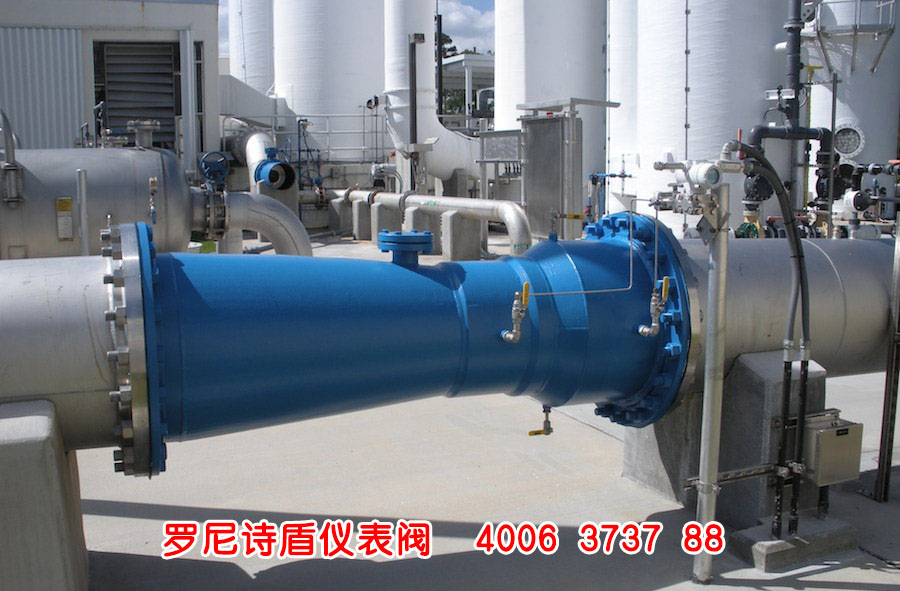

孔板流量計是一個導管，是產生壓降的限制裝置。沙漏是孔的一種形式。噴嘴、文丘里管或薄而且尖銳的孔口可以用作流量限制器。為了更準確的用于測量，必須根據經驗對其進行校準。也就是說，將已知的流體體積通過儀表并記下讀數，以提供用于測量其他數量的標準。
由于易于復制和結構簡單，已將薄而尖銳的孔口用作標準，并進行了廣泛的校準工作，因此它被廣泛接受為測量液體的標準方法。只要遵循標準的構造力學，則無需進一步校準。圖1中顯示了管道中的孔口，帶有壓力計，用于測量當流體通過孔口時的壓力降（差值）。
它是如何工作的？
隨著流體接近孔口，壓力略有增加，然后隨著孔口的通過而突然下降。它持續下降直到達到“靜脈收縮”，然后逐漸增加直到在下游大約5到8個直徑處達到最大壓力點，該最大壓力點將低于孔口上游的壓力。隨著流體通過孔口的壓力降低是氣體通過孔口的面積減小的速度增加的結果。
當速度隨著流體離開孔口而降低時，壓力會增加并趨于恢復其原始水平。由于摩擦和湍流損失，無法恢復所有的壓力損失。當流速增加時，穿過孔口的壓降增加。沒有流量時就沒有差速器。壓差與速度的平方成正比，因此，如果所有其他因素保持不變，則壓差與流速的平方成正比。
BETA RATIO是孔板孔徑除以管道ID的比率，稱為Beta比率或d / D，其中d是板孔，D是管道ID
孔板孔可以制成多種構造，以處理各種流量測量工作。應檢查流動條件，以查看哪種配置適合每個測量任務。
一個薄板、同心孔
在孔板的設計和使用中，必須遵循幾個基本因素，以確保測量的準確性和可靠性。孔的上游邊緣必須鋒利且方形。根據管道內徑，孔口等的最小板厚已標準化。平板在任何直徑上的平面度均不應超過壩高（Dd）/ 2 /英寸的0.01英寸。為了符合建議的作法，孔口與管道的直徑比d / D（稱為Beta比）不得超過建議的限制。
b、偏心孔板
偏心板具有與管道內壁相切的圓形開口（孔）。這種類型的板最常用于測量攜帶少量非磨蝕性固體的流體或帶有少量液體的氣體，因?yàn)樵诠茏拥撞康拈_口處，固體和液體會通過，而不是通過而不是收集在孔板上。
C、節流孔板
節流孔板上的開口與部分打開的閘閥相當。該板通常用于測量帶有非研磨性雜質（例如，稀漿或異常臟污的氣體）的液體或氣體。偏心板和分段板的可預測精度均不如同心板。
d、象限邊緣板
四分之一圓或四分之一孔用于高粘度流體?？卓诮Y(jié)合有一定半徑的倒圓的邊緣，這是孔口直徑的特定函數。
e、圓錐形邊緣板
圓錐形邊緣板有一個45°的斜面，面向上游流向。對于比象限邊緣更低的雷諾數，它很有用。
龍頭位置
一個法蘭絲錐
工、這些絲錐的位置距孔板上游面1英寸，而距下游面1英寸，公差為+ 1/64至+1/32。
b、管道水龍頭
這些水龍頭位于上游的2½管道直徑和下游的8管道直徑（最大壓力恢復點）。法蘭絲錐在美國幾乎被普遍使用，一些較舊的計量站仍在使用管道絲錐。
C、威納– Contracta絲錐
這些水龍頭位于上游一個管道直徑處，并且位于下游的最小壓力點處（此點稱為靜脈收縮）。然而，這一點隨貝塔系數的變化而變化，除了用于工廠測量（流量相對恒定且板沒有變化）外，很少用于其他方面。確切的尺寸在相應的表中給出。
d、角錐
這些絲錐位于上游和下游，緊鄰板面。角閥在歐洲使用最廣泛，管線尺寸小于2英寸，與特殊的珩磨流量計管一起使用，可實現低流量。
一般安裝建議
1.應始終安裝儀表歧管管道，以進行校準并保護差動元件不超過量程。
2.儀表應安裝在盡可能靠近孔板配件的位置。
3.始終將歧管管線從節流孔配件到流量計輕輕傾斜，以消除歧管管線中的任何高點或低點。
4.如果無法避免歧管中的低壓或高壓，請使用冷凝室或空氣疏水閥除去氣體系統中的液體或液體系統中的氣體。
在對差動測量裝置進行加壓或減壓時，重要的是要均勻地向或從高，低儀表室施加壓力或從中釋放壓力，以免施加過多的壓力。
