直動式溢流閥的工作原理
時間：2019-11-21 08:57:16 作者：
典型的直動式溢流閥的工作原理。
操作中的泄壓閥
泄壓閥由三個功能元件組成：
1、閥芯，通常是彈簧加載的提升閥。
2、傳感元件，通常是隔膜或活塞。
3、參考力元素。
在運行中，卸壓閥通常保持關閉狀態，直到上游壓力達到所需的設定壓力為止。當達到設定壓力時，閥將打開，然后持續打開，隨著過壓的增加，允許更多的流量通過。當上游壓力低于設定壓力psi時，閥門將再次關閉。

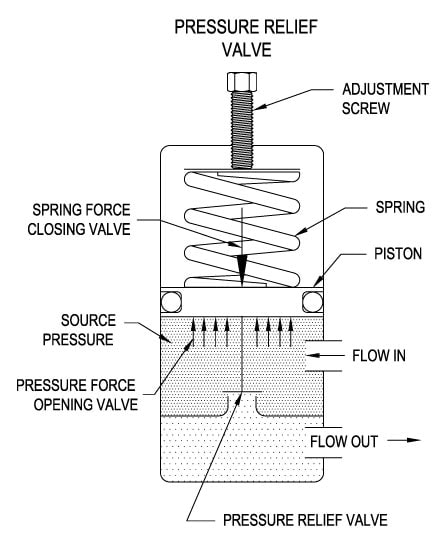

泄壓閥圖
（1）閥門元件（提升閥）
最常見的是，泄壓閥采用彈簧加載的“提升”閥作為閥元件。提升閥包括彈性體密封件，或者在某些高壓設計中包括熱塑性密封件，其構造成在閥座上形成密封。在操作中，彈簧和上游壓力在閥上施加相反的力。當上游壓力施加的力大于彈簧力時，提動閥芯就會從閥座上移開，從而使流體通過出口。當上游壓力降至設定點以下時，閥門關閉。
（2）傳感元件（活塞或隔膜）
當需要更高的泄壓壓力，需要考慮堅固性或不必將泄壓壓力保持在嚴格的公差范圍內時，通常使用活塞式設計。與隔膜設計相比，由于來自活塞密封墊的摩擦，活塞設計往往更加呆滯。在低壓應用中，或者在需要高精度的情況下，首選隔膜式。隔膜安全閥采用了薄盤形的元件，用于感應壓力變化。它們通常由彈性體制成，但是在特殊應用中使用了薄的卷曲金屬。膜片基本上消除了活塞式設計固有的摩擦。另外，對于特定的溢流閥尺寸，與活塞式設計相比，隔膜設計通?？梢蕴峁└蟮母袦y面積。
（3）參考力要素（彈簧）
參考力元件通常是機械彈簧。該彈簧在傳感元件上施加力，并起到關閉閥門的作用。許多泄壓閥的設計都經過調整，允許用戶通過改變參考彈簧施加的力來調整泄壓設定點。本文來自 羅尼詩盾流體科技(山東)有限公司
