控制閥選型指南 閥門尺寸計算方法
時間：2019-11-22 14:36:56 作者：
控制閥是成功控制加工廠和系統中的流體流量的重要組件?？刂崎y包括許多不同類型的閥，包括旋轉運動閥，例如球閥，蝶閥和閘閥 。它們還可以根據其功能分為流量調節或開或關。為了保證最佳的系統性能，控制閥的尺寸必須適當。
正確選擇尺寸的準則是選擇一個閥，該閥在最大流量下運行時應在20％至80％之間，而在最小所需流量下時應不低于20％。這使閥門可在其大部分工作范圍內使用，同時保持合理但不過度的安全系數。
閥門選型通常從計算流量系數（Cv）開始。流量系數定義為在60°F下每分鐘在規定的開口處流經閥門且閥兩端的壓降為1 psi的水的美制加侖數。流量系數用于計算通過所需流量的閥門尺寸，同時保持對過程流體的穩定控制。
液體
對于液體，流量系數的計算如下：
• Q =流量（GPM）
• S = 60°F時流體相對于水的比重（水為1°F）
• ΔP=最大流量時的壓降= P 1 -P 2
• P 1 =上游壓力
• P 2 =下游壓力
范例：
在以下表格中找到流量系數：Q = 20 GPM，介質=水（S = 1），壓降= 20 psi

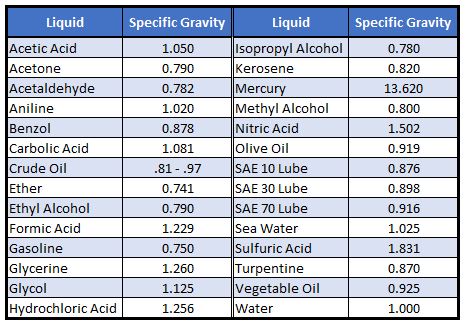

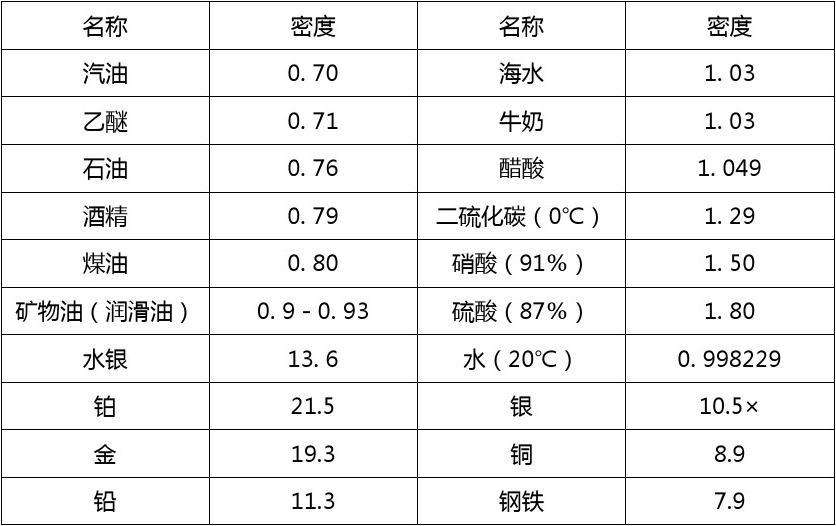

各種液體的比重
空氣和天然氣
流量系數取決于介質類型，并且對于蒸汽和氣體而言也不同。
對于空氣和氣體，流量系數由兩個不同的公式計算，一個公式用于臨界流量，一個公式用于亞臨界流量。
氣體和空氣是可壓縮的流體，在計算流量系數之前必須檢查節流條件。當下游壓力（P 2）大于上游壓力（P 1）的一半時，就會發生節流情況。發生這種情況時，流量達到聲速，并且改變下游壓力不會增加流量。
對于節流情況下的臨界流量，當下游壓力大于下游壓力的一半（P 2 > 1 / 2 •P 1）時，適用以下公式：
當下游壓力低于或等于一半的上游壓力（P使用這個公式為亞臨界流2 ≤ 1 / 2 •P 1）：
• Q g =空氣或氣體流量，在14.7 psig和60°F下，每小時標準立方英尺（SCFH）
• G = 14.7 psig和60°F時氣體相對于空氣的比重
• T =空氣或氣體溫度（°F）
• ΔP=最大流量時的壓降= P 1 -P 2
• P 1 =上游壓力
• P 2 =下游壓力

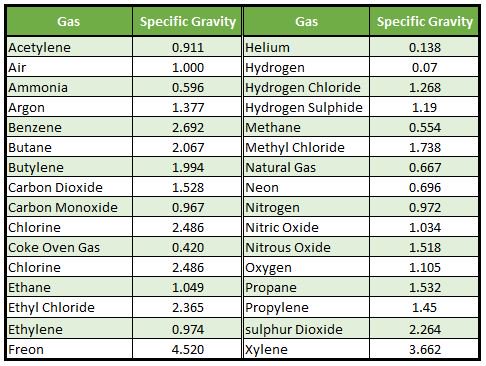

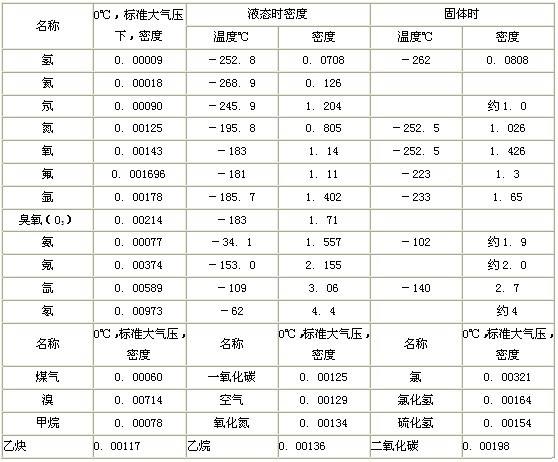

各種氣體的比重：
蒸汽
蒸汽是使用以下兩個公式之一計算的。
對于臨界流量，當下游壓力大于上游壓力的一半時（P 2 > 1 / 2 •P 1）：
為亞臨界流，當下游壓力小于或等于一半的上游壓力（P 2 ≤ 1 / 2 •P 1）：
• W =蒸汽流量，每小時磅（lb / hr）
• ΔP=最大流量時的壓降= P 1 -P 2
• P 1 =上游壓力
• P 2 =下游壓力
（文章來源：羅尼詩盾閥門）
