彈簧式泄壓閥
時間：2020-03-07 09:19:28 作者：
.jpg)

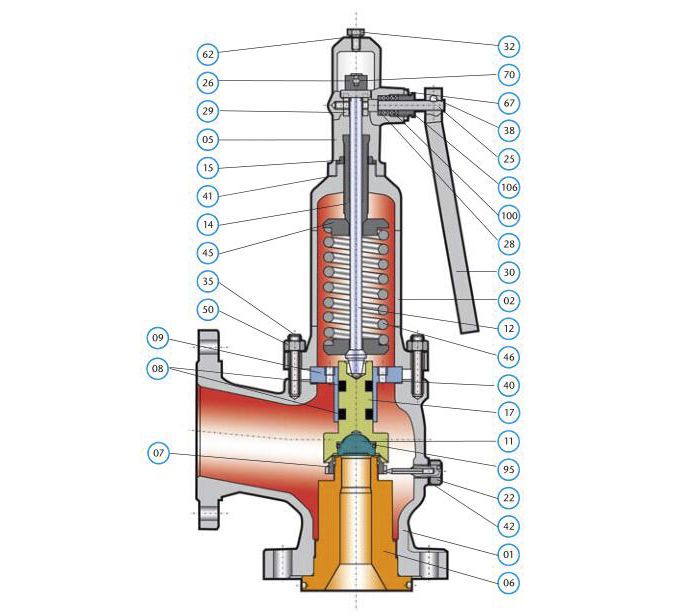

現在的泄壓閥是基本的彈簧加載式泄壓閥，以滿足對簡單，可靠，系統驅動的裝置提供過壓保護的需求。右圖顯示了彈簧式泄壓閥的結構。閥門包括安裝在加壓系統上的閥門入口或噴嘴，固定在噴嘴上以防止在正常系統運行條件下流動的閥盤，將閥盤保持關閉狀態的彈簧以及容納操作元件的閥體/閥蓋。彈簧負載可調節，以改變閥門打開時的壓力。
當泄壓閥開始升起時，彈簧力會增加。因此，如果要繼續提升，系統壓力必須增加。因此，泄壓閥允許超壓余量達到最大升程。對于未點火系統上的閥門，該允許的超壓通常為10％。該幅度相對較小，并且必須提供一些手段來協助提升工作。因此，大多數泄壓閥都具有輔助控制室或擠塞室，以提高升程。當閥瓣開始提起時，流體進入控制腔，使閥瓣的較大面積暴露于系統壓力。
這會導致力的增量變化，從而過度補償彈簧力的增加，并使閥門快速打開。同時，流體流動的方向相反，并且由于流動方向的變化而產生的動量效應進一步增強了升力。這些效果相結合，使閥門可以在允許的超壓極限內實現最大升程和最大流量。由于閥達到升程后，更大的閥瓣面積暴露于系統壓力下，因此直到系統壓力降低到設定壓力以下的某個水平時，閥才會關閉?？刂剖业脑O(shè)計確定了閉合點的位置。設定壓力和關閉點壓力之間的差稱為泄壓，通常表示為設定壓力的百分比。
